--以下內容完全花假日時間自學且不假他人，也未拜師學藝，請想DIY的車友留意一下--
@提供維修服務，如有需要請LINE: chinfeng08
[2008/8/16發表]
副手座後視鏡座(可電動上下左右)發生偶而上下運作無反應之情況,
今日閒來無事,將可愛的LED後視鏡片(藍鏡)拆下後(線組不拆),更換下圖這組後視鏡片座.
八大貼文網址： http://clie.ws/bbs/index.php?showtopic=137469
http://clie.ws/bbs/index.php?showtopic=77121&&page=6
http://clie.ws/bbs/index.php?showtopic=147868
PS: 為節省時間,並未拆下整個後視鏡總成,只拆副手座之後視鏡片,與鏡座( 4棵螺絲)
拆開蓋子後:
PS: 因為約3年前換新款LED後視鏡總成時,原車的無LED燈蓋的後視鏡總成還在,所以僅將之前隨車之後視鏡片座拆下後更換而已,
更換花費的時間約10分鐘左右.原廠應該不能只換後視鏡座吧!省了不少費用.
當然啦,就是馬達有問題,
用電表試,發現馬達轉到一角度後即失效,應該是內部銅片或碳刷問題
想買個馬達來修護,並做為備品用.
這馬達是日本 Mabuchi Motor Co., Ltd.做的,
好像NISSAN 都是用這家廠商,這廠商好像也不錯啦
平時因為常上下調整後視鏡,所以馬達也就壞了.....
維修時間：只耗費10分鐘人力含曬太陽5分鐘.
如果後視鏡無法自動收納，應該是馬達問題，請更換下圖中的馬達。實際上更換大該約20分鐘左右。
LED鏡片方向燈拉線....
換方向鏡外蓋其實不難,
到是講求完美的拉線==>耗時費工
做法:
1.拆門內飾版
2.拆方向鏡片(由方向鏡片下面扳開)
3.門內飾板A柱旁螺絲卸開
4.拿下方向鏡座..拉線
5.連接方向燈的線,一般原廠與外面商家約99.9999%都是直接並接側燈的迴路
小弟的做法是並接M101 與M57接頭的線,不需拉線到左右前輪旁的側燈線
拉線時要將線穿至前門與A柱的蛇管內,並用原廠Pin針腳(公與母)把線穿入原後視鏡的接頭空位置上.PS: 原後視鏡的接頭為8pin的樣子
結果：爽度無限,但是第一次自己做時花粉多時間,後來幫好幾位同學施工（約3年前吧）
就比較快,同時也加保險絲保護側燈與方向燈,因為之前看過影片,小偷將cefiro的側燈用電線短路後,車內保險絲燒斷,車子的防盜器就失效了。
下圖是車友提供的照片

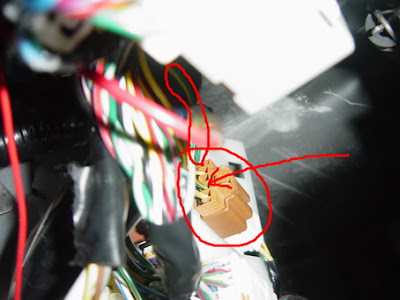

駕駛座下方M101接頭

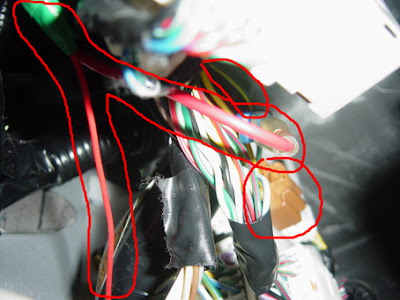

乘客席那裡就是M57:
記得要穿越在蛇管內,這樣子才美觀
~END~
