2016年2月14日 星期日

Teana/Xtrail LCD螢幕維修...

@版權所有,非經同意,請勿轉貼,請勿用於商業用途!
@提供維修服務,如有需要請LINE: chinfeng08


--以下內容完全花假日時間自學且不假他人,也未拜師學藝,請想DIY的車友留意一下--

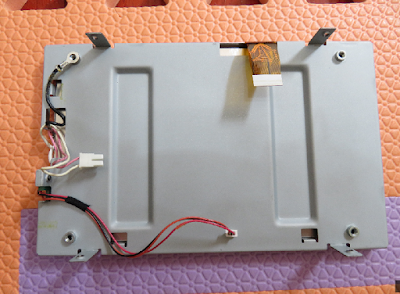

有HMI車款 2004-07年式螢幕如下,區分有V1.9和V2.0版本。
在假日利用時間研究幾次後,目前有部分還可以有機會維修(如螢幕不亮等),
但有部分還需要在探討中......























V1.9板料號  28090-2YA00
































V2.0版料號 28090-2YA01

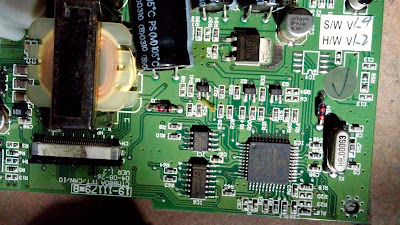

V1.9版拆解-電源模組等,有使用7805 穩壓 IC
螢幕不亮,可以維修,更換電源模組即可...















 細部照片





































V2.0版拆解-電源模組等





































DIY自製(第二代)測試線組
中控主機(有無HMI、或有無TOBE均可以測試)和螢幕、及歌樂音響、倒車CCD鏡頭線組.
更換主機爆漿電容、時間固定顯示8:03分維修,處理完後先測試看看主機是否可開機.
















2017/4


自製一條無TOBE主機轉接有TOBE主機線組.方便兩主機互用




(舊線組)第一代的測試線組僅能讓有HMI之Tobe主機和LCD螢幕可互通















~~END.~~
